C4-73排塵離心通風機

產品詳情

產品主要特點：

C4-73排塵離心通風機用途：
C4-73-11型離心通風機為排送含有塵埃，木質碎屑，細碎纖維等氣體的專用設備，也可作為一般通風用。（如排送硬質顆粒時必須在風機進口前加除塵裝置）。
二、風機的結構形式

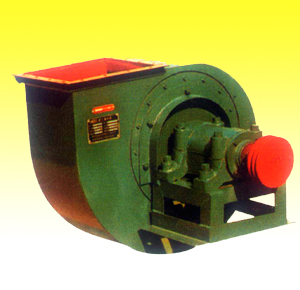

C4-73-11型離心通風機主要由葉輪、機殼、進風口、機架傳動部分與電機組成。
葉輪部分由12個后傾的機翼形葉片，曲線型前盤和平板后盤組成。葉片、前盤、后盤均采用16錳鋼板制造，整個葉輪經過動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
機殼做成整體，葉輪的安裝，拆卸由機殼的一側進行。
進風口做成整體，裝于風機的側面。與軸平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
傳動部分由主軸、軸承箱、滾動軸承、皮帶輪而組成。風機可制成右旋轉和左旋轉兩種形式。從皮帶輪一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針旋轉，稱為左旋轉風機，以“左”表示。
風機的出口位置，以機殼的出口角度表示，調節范圍在0度—225度之間，間隔45度。出廠時均做成一種形式，使用單位根據需要再安裝成所要求的角度。訂貨可不需注明。
風機采用三角皮帶傳動，如用戶在壓力與流量上有改變的要求時，可根據性能表上的規定自行調整。

C4-73型離心性能參數
